Desain dari SketchUp diolah di Photoshop

Sketchup ke PHOTOSHOP: Mesin Render Tidak Dibutuhkan

Oleh Alex Hogrefe

Sesuai dengan judulnya, tutorial ilustrasi arsitektur ini tidak menggunakan mesin rendering. Saya telah melakukan beberapa tutorial lain di masa lalu yang tidak melibatkan program rendering, namun tutorial ini melakukan hal-hal sedikit berbeda, dan dalam waktu yang lebih singkat. Anda mungkin akan melihat beberapa kesamaan dengan tutorial Oklusi Ambient yang saya kirimkan beberapa waktu lalu. Saya menyadari setelah membuat tutorial oklusi ambien bahwa saya dapat memanfaatkan opsi ekspor Sketchup, dan menggunakan karya garis model untuk menghasilkan bayangan. Karena itu, prosesnya sangat efisien dan bisa dilakukan dalam hitungan menit.

Begini cara kerjanya,

1. Di Sketchup, simpan tampilan / pemandangan yang ingin Anda gunakan untuk ilustrasi seperti itu Anda bisa kembali ke tampilan yang sama nanti jika perlu.

2. Matikan Gaya Wajah ke "HIDDEN LINE". Di bawah VIEW> EDGE STYLE, centang "DISPLAY EDGES." Pastikan bayangan mati.

3. Masuk ke FILE> EXPORT> 2D GRAPHIC dan simpan gambarnya sebagai JPEG.

4. Dengan Gaya Wajah tetap disetel ke "HIDDEN LINE", balikkan bayangan dan lagi ekspor gambar sebagai JPEG.

5. Sekarang, ganti gaya wajah dari "Hidden Line" menjadi "Shaded with Texture." Sekali lagi, ekspor gambar sebagai JPEG.

6. Dengan 3 gambar selesai, saatnya menggabungkannya di Photoshop. Mulailah dengan membuka gambar pertama (ekspor Sketchup dengan hanya garis kerja, tidak ada bayangan) di Photoshop. Klik kanan pada layer background (Klik spasi di sebelah nama layer) dan pilih "Duplicate Layer".

7. Di bagian atas, pilih "FILTER> BLUR> GAUSSIAN BLUR".

8. Saat kotak dialog muncul, pilih radius sekitar 6,5. Nomor ini mungkin perlu diubah tergantung pada resolusi gambar Anda.

9. Dengan garis-garis yang sekarang kabur, kita perlu membuat mereka gelap. Saya lebih suka menggunakan level meski Anda mungkin bisa lolos dengan menyesuaikan kontrasnya. Untuk level, masuk ke "IMAGE> ADJUSTMENTS> LEVELS". Gerakkan slider segitiga hitam kiri ke kanan sampai garis kerja gelap sampai hampir hitam.

10. Selanjutnya, duplikat layer yang baru saja dibuat dan pindahkan layer baru ke atas. Lapisan duplikat ini akan kabur lagi dengan menggunakan Gaussian Blur Filter. Namun, gunakan radius yang lebih tinggi seperti 35 kali ini.

11. Saya ingin lapisan kerja baris asli menunjukkan melalui dua, sekarang kabur, lapisan baru saja dibuat. Untuk melakukan ini, pilih dua lapisan buram dan setel mode campuran lapisan ke "Multiply".

12. Langkah selanjutnya adalah semacam "saus rahasia" dari tutorial. Buka gambar yang diekspor Sketchup yang menunjukkan garis kerja dan bayangan. Tarik layer baru ke lapisan atas. Setel mode Layer Blend menjadi "Hard Light".

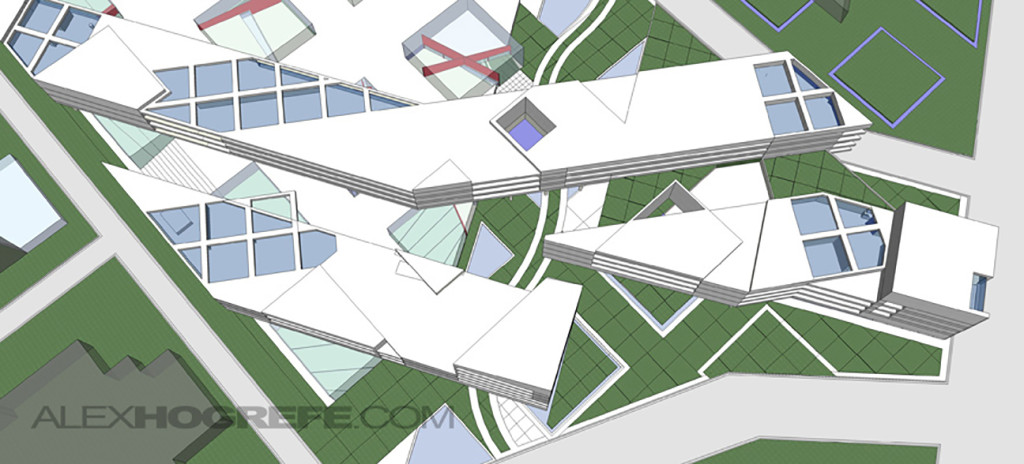

13. Untuk menambahkan beberapa warna pada gambar, buka gambar yang diekspor Sketchup yang memiliki gaya tatap muka "Berbayang dengan Tekstur" dinyalakan. Seret layer baru ke bawah, tepat di atas layer "Background".

14. Saya ingin menambahkan lapisan warna ke ilustrasi saya untuk memberi mereka lebih banyak suasana hati. Buat layer baru dan pindahkan ke layer paling atas. Pilih "Brush Tool", dan sesuaikan pengaturannya agar memiliki 0 Hardness serta menurunkan opacity menjadi 25 sampai 30%. Mulailah melukis dengan warna di daerah yang Anda inginkan lebih banyak warna.

15. Atur mode Layer Blend ke "Overlay".

16. Satu hal lagi, aku ingin bayang-bayang menjadi sedikit lebih gelap. Untuk melakukan ini, pilih layer dengan garis dan bayangan yang disetel ke "Hard Light" pada Langkah 12, dan "Duplikat" -nya. Sekarang, pilih layer duplikat baru dan ubah mode Layer Blend dari "Hard Light" menjadi "Multiply". Anda bisa mengatur opacity layer jika bayang-bayang terlalu kuat.

Itu dia! Ini mungkin tampak seperti banyak langkah, tapi saya pikir begitu Anda melewatinya beberapa kali, Anda akan menyadari bahwa itu relatif sederhana dan keseluruhan ilustrasi dapat tercipta dalam hitungan menit.

Untuk tembakan terakhir di bawah ini, saya menambahkan beberapa vignetting (tutorial DISINI). Saya juga melapisi gambar Sketchup yang diekspor lainnya dengan gaya wajah yang disetel ke mode "Xray" untuk detail lebih banyak di area terang ilustrasi.
